BAUTEILE-ÜBERSICHT

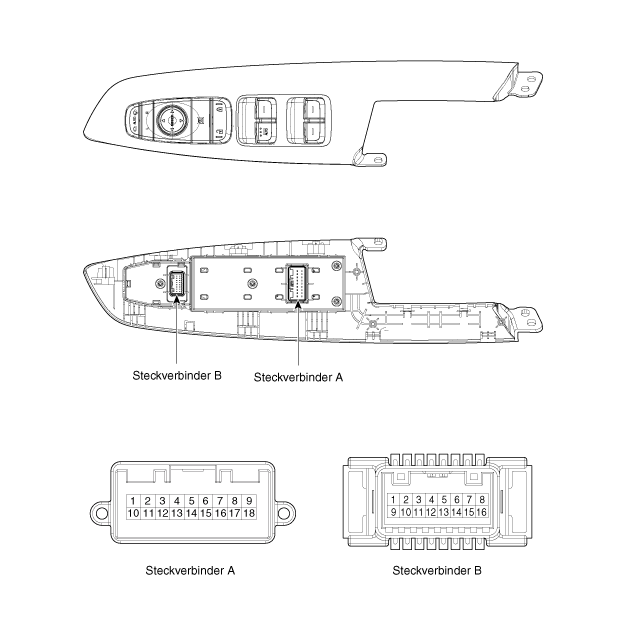

FAHRERFENSTERHEBERSCHALTER

BELEGUNG DER STECKERKLEMMEN

[Stecker A]

[Fensterheberschalter, Fahrerseite (Sicherheit)]

Nr.	Beschreibung	Nr.	Beschreibung
1	Fensterheberschalter rechts (Verriegeln)	10	Batterie rechts (+)
2	Fensterheber vorne rechts (Schließen)	11	Fensterheber hinten rechts (Schließen)
3	Fensterheber vorne rechts (Öffnen)	12	Elektrischer Fensterheber rechts hinten "down"
4	-	13	Schlussleuchte
5	Türverriegelungsschalter	14	Türentriegelungsschalter
6	Fensterheber vorne links (Auto)	15	Batterie (+) links
7	Fensterheber vorne links (Schließen)	16	Elektrischer Fensterheber hinten links "up"
8	Fensterheber vorne links (Öffnen)	17	Elektrischer Fensterheber hinten links "down"
9	Fensterheberschalter links (Verriegeln)	18	Masse

(Fensterheberschalter Fahrerseite (Sicherheit) + Türverriegelungskontrollleuchte)

Nr.	Beschreibung	Nr.	Beschreibung
1	Fensterheberschalter rechts (Verriegeln)	10	Batterie rechts (+)
2	Fensterheber vorne rechts (Schließen)	11	Fensterheber hinten rechts (Schließen)
3	Fensterheber vorne rechts (Öffnen)	12	Elektrischer Fensterheber rechts hinten "down"
4	Türverriegelungsanzeige	13	Schlussleuchte
5	Türverriegelungsschalter	14	Türentriegelungsschalter
6	Fensterheber vorne links (Auto)	15	Batterie (+) links
7	Fensterheber vorne links (Schließen)	16	Elektrischer Fensterheber hinten links "up"
8	Fensterheber vorne links (Öffnen)	17	Elektrischer Fensterheber hinten links "down"
9	Fensterheberschalter links (Verriegeln)	18	Masse

(Fensterheberschalter (Autom. Öffnen))

Nr.	Beschreibung	Nr.	Beschreibung
1	Fensterheberschalter rechts (Verriegeln)	10	Batterie rechts (+)
2	Fensterheber vorne rechts (Schließen)	11	Fensterheber hinten rechts (Schließen)
3	Fensterheber vorne rechts (Öffnen)	12	Elektrischer Fensterheber rechts hinten "down"
4	-	13	Schlussleuchte
5	Türverriegelungsschalter	14	Türentriegelungsschalter
6	-	15	Batterie (+) links
7	Fensterheber vorne links (Schließen)	16	Elektrischer Fensterheber hinten links "up"
8	Fensterheber vorne links (Öffnen)	17	Elektrischer Fensterheber hinten links "down"
9	Fensterheberschalter links (Verriegeln)	18	Masse

(Fensterheberschalter (Autom. Öffnen) + Türverriegelungskontrollleuchte)

Nr.	Beschreibung	Nr.	Beschreibung
1	Fensterheberschalter rechts (Verriegeln)	10	Batterie rechts (+)
2	Fensterheber vorne rechts (Schließen)	11	Fensterheber hinten rechts (Schließen)
3	Fensterheber vorne rechts (Öffnen)	12	Elektrischer Fensterheber rechts hinten "down"
4	Türverriegelungsanzeige	13	Schlussleuchte
5	Türverriegelungsschalter	14	Türentriegelungsschalter
6	-	15	Batterie (+) links
7	Fensterheber vorne links (Schließen)	16	Elektrischer Fensterheber hinten links "up"
8	Fensterheber vorne links (Öffnen)	17	Elektrischer Fensterheber hinten links "down"
9	Fensterheberschalter links (Verriegeln)	18	Masse

[Stecker B]

(Ausführung ohne Spiegelklappfunktion)

Nr.	Beschreibung	Nr.	Beschreibung
1	-	9	Spiegelschalter vertikal
2	-	10	Spiegel links Common
3	-	11	Spiegelschalter horizontal links
4	-	12	Schlussleuchte
5	Masse (innen)	13	-
6	Masse (außen)	14	Spiegelschalter horizontal rechts
7	-	15	Spiegel rechts Common
8	-	16	ACC

(Ausführung mit Spiegelklappfunktion)

Nr.	Beschreibung	Nr.	Beschreibung
1	-	9	Spiegelschalter vertikal
2	-	10	Spiegel links Common
3	Spiegelausklappschalter	11	Spiegelschalter horizontal links
4	Spiegeleinklappschalter	12	Schlussleuchte
5	Masse (innen)	13	-
6	Masse (außen)	14	Spiegelschalter horizontal rechts
7	-	15	Spiegel rechts Common
8	-	16	ACC

Tankklappen-Entriegelungsstellantrieb Reparaturverfahren

Ausbau 1. Batteriemassekabel abklemmen. 2. Linke Kofferraum-Seitenverkleidung ausbauen. (Siehe Karosserie - "Kofferraumsei ...

Tankklappenver-/-entriegelungsschalter Reparaturverfahren

Ausbau Fahrertürzentralverriegelungsschalter • Zum Ausbau Schraubendreher oder A ...
