Beschreibung

Der Kompressor ist die Antriebseinheit der Klimaanlage.

Befindet sich an der Seite des Motorblocks und wird über den Keilriemen des Motors angetrieben.

Der Kompressor verändert den niedrigen Druck und das Kältemittelgas mit niedriger Temperatur in hohen Druck und Kältemittelgas mit hoher Temperatur.

Kompressor mit einstellbarer Taumelscheibe

Der Kompressor verfügt über eine rotierende Taumelscheibe, die rotiert, um die Kolben zu betätigen und das Kältemittel zu komprimieren.

Der Kompressor mit verstellbarer Taumelscheibe steuert den Taumelscheibenwinkel, um die Kältemittelförderung zu ändern. Er ermöglicht eine präzise Steuerung der Kühlkapazität entsprechend der Bedingungen im Innenraum und der Fahrbedingungen.

Der Kompressor mit intern gesteuerter, verstellbarer Taumelscheibe verändert den Winkel mit einem MCV (mechanisches Regelventil) in Übereinstimmung mit der Veränderung des Ansaugdrucks.

Der Kompressor mit extern gesteuerter, verstellbarer Taumelscheibe ändert den Taumelscheibenwinkel mit Hilfe eines ECV (elektrisches Regelventil) in Übereinstimmung mit einem elektrischen Signal vom Heizungs- und Klimaanlagensteuergerät.

Das ermöglicht eine stabile Temperaturregelung und verbessert das Fahrgefühl.

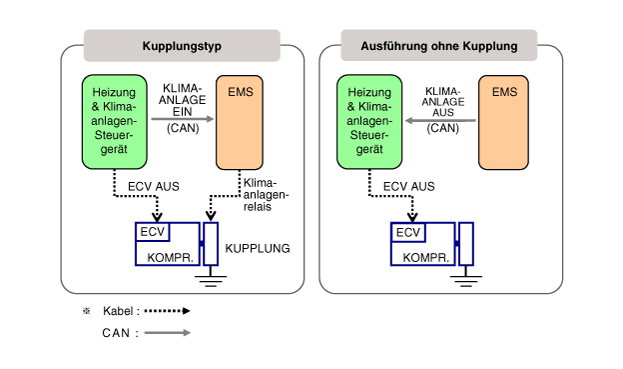

ECV-Steuerdiagramm
