BAUTEILE-ÜBERSICHT

1. Heizungseinheit

BAUTEILE-ÜBERSICHT

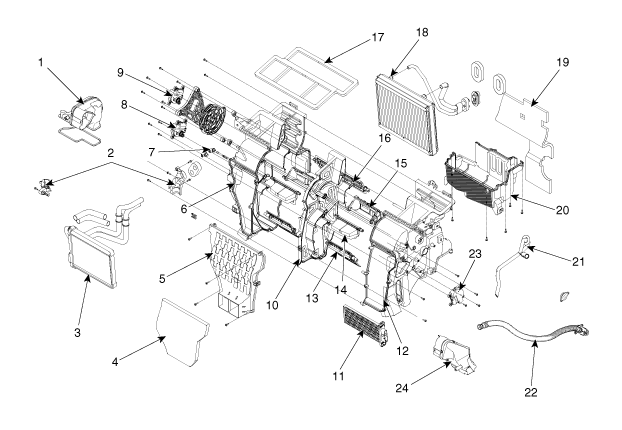

[Ausführung mit Linkslenkung]

1. Spritzwasserkanal [LH]
2. Modus-Stellantrieb
3. Temperatur-Stellantrieb (links)
4. PTC-Heizungseinheit
5. Wärmetauscherabdeckung
6. Wärmetauscher
7. Heizungskasten [links]
8. Konsolengehäuse
9. Geräuschdämmung
10. Temperaturklappe
11. Bodenklappeneinheit [LH]
12. Belüftungsklappe [LH]
13. Mittlere Kanaldichtung
14. Verdampferkern-Einheit
15. Auto-Beschlagentfernungsklappe
16. Belüftungsklappe [RH]
17. Bodenklappeneinheit [RH]
18. Heizungskasten [RH]
19. Spritzwasserkanal [RH]
20. Ansaugschlauch
21. Temperatur-Stellantrieb [RH]
22. Auto-Beschlagentfernungsstellantrieb
23. Ablaufschlauch
24. Heizungskasten [Unten]
25. Geräuschdämmung
26. Flanschdichtung
27. Flanschgummi

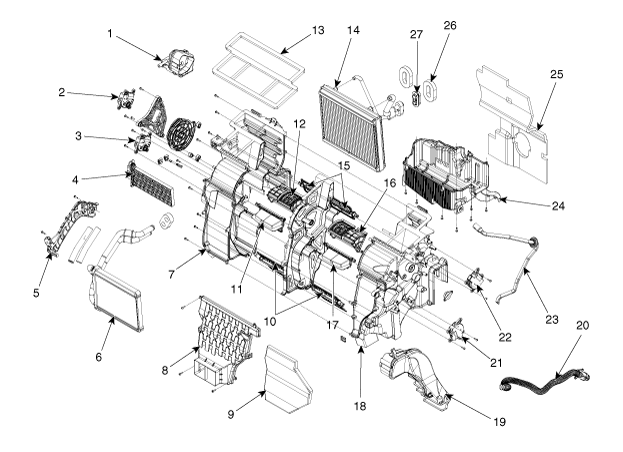

[Ausführung mit Rechtslenkung]

1. Spritzwasserkanal (links)
2. Wärmetauscherabdeckung
3. Wärmetauscher
4. Geräuschdämmung
5. Konsolengehäuse
6. Heizungskasten [links]
7. Verdampfertemperatursensor
8. Temperatur-Stellantrieb [LH]
9. Modusregel-Stellantrieb
10. Blindgehäuse
11. PTC-Heizungseinheit
12. Heizungskasten [RH]
13. Temperaturklappe
14. Fußraumklappe
15. Belüftungsklappe
16. Beschlagentfernungsklappe
17. Lüftungsdichtung
18. Verdampferkern-Einheit
19. Geräuschdämmung
20. Heizungskasten [Unten]
21. Ablassschlauch
22. Ansaugschlauch
23. Temperatur-Stellantrieb [rechts]
24. Fußraum-Belüftungsschacht [Recht]
