Kia Sportage: Fensterheber / Fensterheberschalter Bauteile und bauteile-Übersicht

Kia Sportage (QL) Reparaturanleitung / Elektrische Anlage / Fensterheber / Fensterheberschalter Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

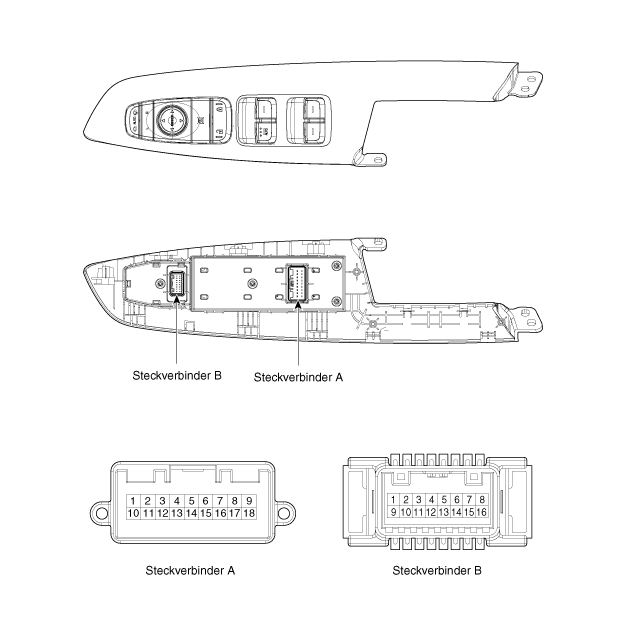

FAHRERFENSTERHEBERSCHALTER

BELEGUNG DER STECKERKLEMMEN

[Stecker A]

[Fensterheberschalter, Fahrerseite (Sicherheit)]

Nr.	Beschreibung	Nr.	Beschreibung
1	Fensterheberschalter rechts (Verriegeln)	10	Batterie rechts (+)
2	Fensterheber vorne rechts (Schließen)	11	Fensterheber hinten rechts (Schließen)
3	Fensterheber vorne rechts (Öffnen)	12	Elektrischer Fensterheber rechts hinten "down"
4	-	13	Schlussleuchte
5	Türverriegelungsschalter	14	Türentriegelungsschalter
6	Fensterheber vorne links (Auto)	15	Batterie (+) links
7	Fensterheber vorne links (Schließen)	16	Elektrischer Fensterheber hinten links "up"
8	Fensterheber vorne links (Öffnen)	17	Elektrischer Fensterheber hinten links "down"
9	Fensterheberschalter links (Verriegeln)	18	Masse

(Fensterheberschalter Fahrerseite (Sicherheit) + Türverriegelungskontrollleuchte)

Nr.	Beschreibung	Nr.	Beschreibung
1	Fensterheberschalter rechts (Verriegeln)	10	Batterie rechts (+)
2	Fensterheber vorne rechts (Schließen)	11	Fensterheber hinten rechts (Schließen)
3	Fensterheber vorne rechts (Öffnen)	12	Elektrischer Fensterheber rechts hinten "down"
4	Türverriegelungsanzeige	13	Schlussleuchte
5	Türverriegelungsschalter	14	Türentriegelungsschalter
6	Fensterheber vorne links (Auto)	15	Batterie (+) links
7	Fensterheber vorne links (Schließen)	16	Elektrischer Fensterheber hinten links "up"
8	Fensterheber vorne links (Öffnen)	17	Elektrischer Fensterheber hinten links "down"
9	Fensterheberschalter links (Verriegeln)	18	Masse

(Fensterheberschalter (Autom. Öffnen))

Nr.	Beschreibung	Nr.	Beschreibung
1	Fensterheberschalter rechts (Verriegeln)	10	Batterie rechts (+)
2	Fensterheber vorne rechts (Schließen)	11	Fensterheber hinten rechts (Schließen)
3	Fensterheber vorne rechts (Öffnen)	12	Elektrischer Fensterheber rechts hinten "down"
4	-	13	Schlussleuchte
5	Türverriegelungsschalter	14	Türentriegelungsschalter
6	-	15	Batterie (+) links
7	Fensterheber vorne links (Schließen)	16	Elektrischer Fensterheber hinten links "up"
8	Fensterheber vorne links (Öffnen)	17	Elektrischer Fensterheber hinten links "down"
9	Fensterheberschalter links (Verriegeln)	18	Masse

(Fensterheberschalter (Autom. Öffnen) + Türverriegelungskontrollleuchte)

Nr.	Beschreibung	Nr.	Beschreibung
1	Fensterheberschalter rechts (Verriegeln)	10	Batterie rechts (+)
2	Fensterheber vorne rechts (Schließen)	11	Fensterheber hinten rechts (Schließen)
3	Fensterheber vorne rechts (Öffnen)	12	Elektrischer Fensterheber rechts hinten "down"
4	Türverriegelungsanzeige	13	Schlussleuchte
5	Türverriegelungsschalter	14	Türentriegelungsschalter
6	-	15	Batterie (+) links
7	Fensterheber vorne links (Schließen)	16	Elektrischer Fensterheber hinten links "up"
8	Fensterheber vorne links (Öffnen)	17	Elektrischer Fensterheber hinten links "down"
9	Fensterheberschalter links (Verriegeln)	18	Masse

[Stecker B]

(Ausführung ohne Spiegelklappfunktion)

Nr.	Beschreibung	Nr.	Beschreibung
1	-	9	Spiegelschalter vertikal
2	-	10	Spiegel links Common
3	-	11	Spiegelschalter horizontal links
4	-	12	Schlussleuchte
5	Masse (innen)	13	-
6	Masse (außen)	14	Spiegelschalter horizontal rechts
7	-	15	Spiegel rechts Common
8	-	16	ACC

(Ausführung mit Spiegelklappfunktion)

Nr.	Beschreibung	Nr.	Beschreibung
1	-	9	Spiegelschalter vertikal
2	-	10	Spiegel links Common
3	Spiegelausklappschalter	11	Spiegelschalter horizontal links
4	Spiegeleinklappschalter	12	Schlussleuchte
5	Masse (innen)	13	-
6	Masse (außen)	14	Spiegelschalter horizontal rechts
7	-	15	Spiegel rechts Common
8	-	16	ACC

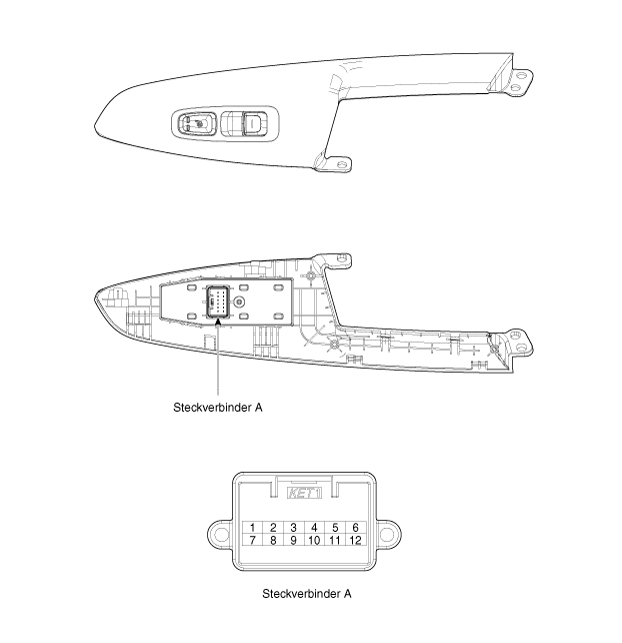

BEIFAHRERFENSTERHEBERSCHALTER

BELEGUNG DER STECKERKLEMMEN

(Beifahrer-Fensterheberschalter (manuell + Türverriegelungsschalter))

Nr.	Beschreibung	Nr.	Beschreibung
1	Schlussleuchte	7	Fensterheber (Schließen)
2	-	8	Signal Fenster schließen (vom Hauptschalter)
3	Masse (außen)	9	Masse (innen)
4	-	10	Signal Fenster öffnen (vom Hauptschalter)
5	Türentriegelungsschalter	11	Batterie (+)
6	Türverriegelungsschalter	12	Fensterheber (Öffnen)

(Beifahrer-Fensterheberschalter (manuell + Türverriegelungs-Kontrollleuchte))

Nr.	Beschreibung	Nr.	Beschreibung
1	Schlussleuchte	7	Fensterheber (Schließen)
2	Türverriegelungsanzeige	8	Signal Fenster schließen (vom Hauptschalter)
3	Masse (außen)	9	Masse (innen)
4	-	10	Signal Fenster öffnen (vom Hauptschalter)
5	Türentriegelungsschalter	11	Batterie (+)
6	Türverriegelungsschalter	12	Fensterheber (Öffnen)

Hinterer Fensterheberschalter

BELEGUNG DER STECKERKLEMMEN

(Fensterheberschalter hinten (manuell + ohne Sitzheizung))

Nr.	Beschreibung	Nr.	Beschreibung
1	Schlussleuchte	7	Fensterheber (Schließen)
2	-	8	Signal Fenster schließen (vom Hauptschalter)
3	-	9	Masse
4	-	10	Signal Fenster öffnen (vom Hauptschalter)
5	-	11	Batterie (+)
6	-	12	Fensterheber (Öffnen)

[Hinterer Fensterheberschalter (Manuell + Sitzheizung)]

Nr.	Beschreibung	Nr.	Beschreibung
1	Schlussleuchte	7	Fensterheber (Schließen)
2	Sitzheizungsanzeige (hoch)	8	Signal Fenster schließen (vom Hauptschalter)
3	Sitzheizungsanzeige (niedrig)	9	Masse
4	-	10	Signal Fenster öffnen (vom Hauptschalter)
5	-	11	Batterie (+)
6	Sitzheizungsschalter (+)	12	Fensterheber (Öffnen)
