Kia Sportage: Kupplung / DRUCKSENSOR Reparaturverfahren

Kia Sportage (QL) Reparaturanleitung / Allradantrieb / Kupplung / DRUCKSENSOR Reparaturverfahren

PRÜFUNG

Liegt ein Fehlercode bezüglich des Drucksensors vor, den Drucksensor mit dem entsprechenden Prüfverfahren überprüfen.

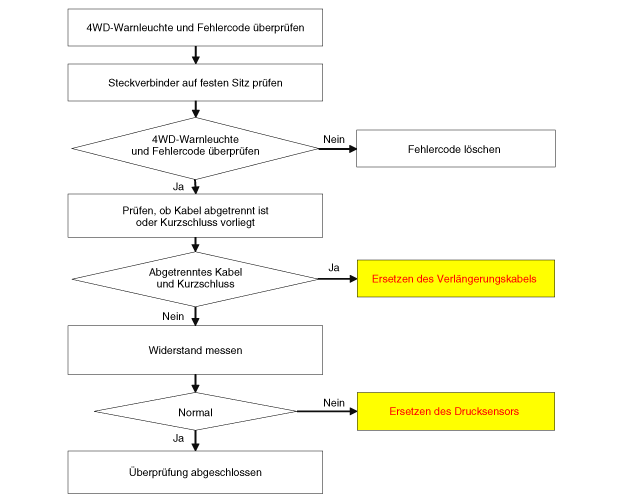

Überprüfungsverfahren für Drucksensor

Widerstand des Drucksensors messen

1.	Zündung AUS schalten.

2.	Drucksensorsteckverbinder abklemmen.

3.	Widerstand zwischen Sensorklemme und Klemme messen.

Gemessenen Widerstand überprüfen. (siehe Tabelle)

KLEMME	Widerstand
PIN 2 – PIN 3	2,755 ~ 4,133 kΩ
PIN 1 – PIN 3	1,892 ~ 2,838 kΩ
PIN 1 – PIN 2	1,714 ~ 2,838 kΩ

Ausbau

1.	Die Kupplungseinheit ausbauen. (Siehe Kupplung - "Direktkupplung mit elektro-hydraulischem Stellantrieb")

2.	Verlängerungskabel (A) abnehmen.

Drucksensor (A) mit 24-mm-Einsatz entfernen.

•	Drucksensor beim Ausbau horizontal halten, um Undichtigkeiten zu vermeiden.

Anzugsdrehmoment.

7,8 ~ 9,8 Nm (0,8 ~ 1,0 kgm)

Einbau

•	Vor dem Einbau prüfen, ob der Drucksensor sauber ist.

•	O-Ring (A) des Drucksensors überprüfen.

1.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

DRUCKSENSOR Schematische darstellungen

Schaltplan ...
