Kia Sportage: BCM (Karosserie-Steuermodul) / Bauteile und bauteile-Übersicht
Kia Sportage (QL) Reparaturanleitung / Elektrische Anlage / BCM (Karosserie-Steuermodul) / Bauteile und bauteile-Übersicht

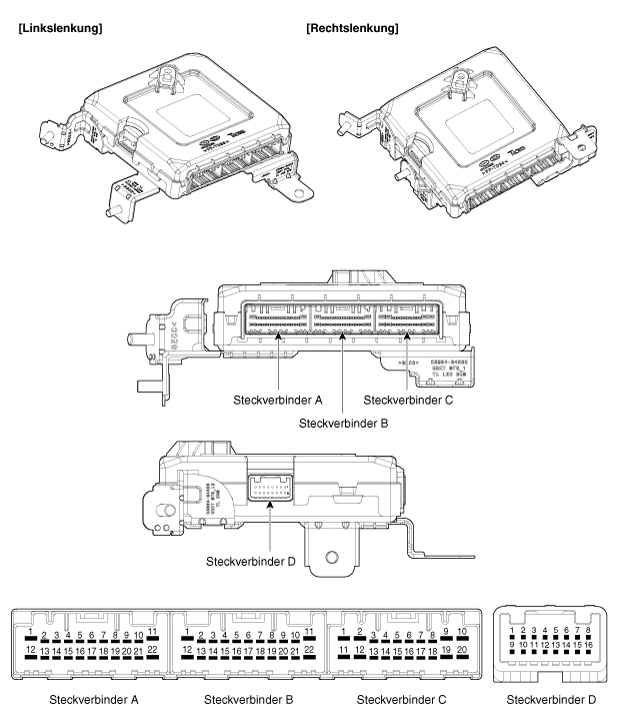

| BAUTEILE-ÜBERSICHT |
BELEGUNG DER STECKERKLEMMEN
|
Nr. |
STECKER A |
Steckverbinder B |
Steckverbinder C |
Steckverbinder D |
|
1 |
BATT (+) |
ign |
- |
Elektrische Heckklappe (Option) |
|
2 |
ZÜNDUNG 2 |
PAS-Sensor |
Schalter Sicherheitsgurt hinten rechts |
Lenkradheizungsschalter |
|
3 |
STROMVERSORGUNG AUTOM. BELEUCHTUNG |
Airbagsignal |
Schalter Sicherheitsgurt hinten links |
- |
|
4 |
NEBELSCHEINWERFERSCHALTER |
RPAS OFF-Schalter |
Klappspiegelrelais |
- |
|
5 |
Lichtschalter |
PAS/RPAS LIN |
- |
- |
|
6 |
Hinterer Wischerschalter |
Fahrwerk CAN [Low] |
Sicherheitsfensterheber Aktivierung |
- |
|
7 |
SCHALTER HECKSCHEIBEN-WASCHANLAGE |
Fahrwerk CAN [High] |
Wischerrelais EIN |
- |
|
8 |
WASCHANLAGENSCHALTER VORN |
- |
Wischerrelais (schnell und langsam) |
Anzeige für beheiztes Lenkrad |
|
9 |
Wischermotorposition |
Body-CAN (High) |
Ausgangssignal für beheiztes Lenkrad |
Schiebedachkontaktschalter |
|
10 |
AUTOMATIKGETRIEBE-ELEKTROMAGNET |
Body-CAN (Low) |
IGN2 (Strom für beheiztes Lenkrad) |
Pas (Option) |
|
11 |
RPAS-SENSOR |
- |
Masse (Stromversorgung) |
Diagnose |
|
12 |
IGN1 |
NTC-Sensor der Lenkradheizung |
Beifahrer-Sicherheitsgurtanzeige |
Masse |
|
13 |
ACC |
SCHLÜSSEL STECKT-SCHALTER |
Sicherheitsgurtanzeige hinten Mitte |
- |
|
14 |
Auto-Lichtschaltersignal |
Schlüsselverriegelungsschalter |
ZÜNDSCHLOSSBELEUCHTUNG |
- |
|
15 |
Auto light sensor_GND |
Schalter Heckscheibenheizung |
Spiegelausklapprelais |
- |
|
16 |
Scheinwerferschalter (Fernlicht) |
LIN_Intrusion protection system |
Startrelais |
Türverriegelungsanzeige (nur QLe) |
|
17 |
SCHEIBENWISCHERSCHALTER |
LIN_Regensensor |
Heckscheibenwischerrelais |
|
|
18 |
Wischergeschwindigkeit |
Kontrollleuchte RPAS OFF-Schalter |
Scheinwerfer-Waschanlagenrelais |
|
|
19 |
Scheibenwischerschalter vorne (langsam) |
Masse |
Taschenlampe |
|
|
20 |
Bremsschalter |
- |
Innenraumleuchte |
|
|
21 |
SCHLÜSSELRELAIS |
- |
|
|
|
22 |
Masse |
- |
Technische daten
Technische Daten
Bauteil
Technische Daten
Nennspannung
Gleichstrom 12 V
Betriebsspannung
Gleichstro ...
Schematische darstellungen
Schaltplan
...
