Kia Sportage: Antriebsstrang / Zündkerze Reparaturverfahren

Kia Sportage (QL) Reparaturanleitung / Wartung / Antriebsstrang / Zündkerze Reparaturverfahren

PRÜFUNG

[Prüfung am Fahrzeug]

1.	Motor mindestens 3 Mal auf ca. 3000 1/min beschleunigen.

2.	Zündkerzen ausbauen.

3.	Zündkerze per Sicht prüfen Bei trockener Elektrode ist die Zündkerze normal. Bei feuchter Elektrode muss die Zündkerze auf Beschädigung geprüft und der Elektrodenabstand kontrolliert werden.

[Überprüfung der Bauteile]

1.	Zündkerze auf Beschädigung am Gewinde und Isolator prüfen. Falls beschädigt, die Zündkerze ersetzen.

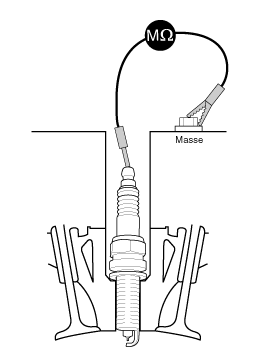

Elektrode prüfen. Isolationswiderstand mit einem Ohmmeter messen.

Liegt der Widerstand unter dem vorgeschriebenen Wert, den Elektrodenspalt einstellen.

Spezifikation: 10 MΩ oder mehr

Elektrodenspalt der Zündkerze kontrollieren.

Ist der Spalt größer als der max. zulässige Wert, muss die Zündkerze ersetzt werden.

Gamma 1.6 GDI: 0,9 - 1,0 mm

Gamma 1.6 T-GDI: 0,7 - 0,8 mm

Nu 2.0 MPI: 1,0 - 1,1 mm

Theta-II 2.4 GDI : 1,0 - 1,1 mm

•	Zum Einstellen des Spalts bei einer neuen Elektrode nur den Sockel der Masseelektrode biegen. Die Spitze nicht berühren. Niemals versuchen, den Spalt einer gebrauchten Zündkerze einzustellen.

AUS- UND EINBAU

Gamma 1.6 GDI / T-GDI

1.	Zündspule ausbauen. (Siehe Zündsystem - "Zündspule")

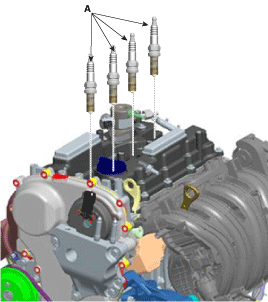

Zündkerze (A) mit geeignetem Zündkerzenschlüssel ausbauen.

•	Darauf achten, dass keine Fremdkörper in die Kerzenbohrungen gelangen können.

3.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Nu 2.0 MPI

1.	Zündspule ausbauen. (Siehe Zündsystem - "Zündspule")

Zündkerze (A) mit geeignetem Zündkerzenschlüssel ausbauen.

•	Darauf achten, dass keine Fremdkörper in die Kerzenbohrungen gelangen können.

3.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Theta-II 2.4 GDI

1.	Zündspule ausbauen. (Siehe Zündsystem - "Zündspule")

Zündkerze (A) mit geeignetem Zündkerzenschlüssel ausbauen.

•	Darauf achten, dass keine Fremdkörper in die Kerzenbohrungen gelangen können.

3.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
