Kia Sportage: Dachverkleidung / Dachverkleidungseinheit Reparaturverfahren

Kia Sportage (QL) Reparaturanleitung / Karosserie (Innen und Außen) / Dachverkleidung / Dachverkleidungseinheit Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Verkleidung und Bleche nicht beschädigen.

1.	Den Vordersitz ausbauen. (Siehe Vordersitz - "Vordersitzeinheit")

2.	Rücksitz ausbauen. (Siehe Rücksitz - "Rücksitz")

3.	Obere A-Säulenverkleidung abbauen. (Siehe Innenverkleidung - "A-Säulenverkleidung")

4.	Obere B-Säulenverkleidung abbauen. (Siehe Innenverkleidung - "B-Säulenverkleidung")

5.	C-Säulenverkleidung abbauen. (Siehe Innenverkleidung - "C-Säulenverkleidung")

6.	Sonnenblende und Halter abbauen. (Siehe Dachhimmel - "Sonnenblende")

7.	Haltegriff abbauen. (Siehe Dachhimmel - "Haltegriff")

8.	Dachleuchte abbauen. (Siehe Karosserieelektrik - "Dachkonsolenleuchte")

9.	Innenraumleuchte ausbauen. (Siehe Karosserieelektrik - "Innenraumleuchte")

10.	Kofferraumleuchte ausbauen. (Siehe Karosserieelektrik - "Gepäckraumleuchte")

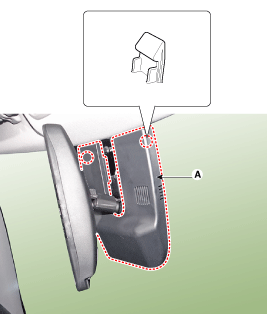

11.	Abdeckung des ECM-Spiegels (A) abnehmen.

12.	Abdeckung des Regensensors (A) entfernen.

13.	Steckverbinder (A) der Auto-Beschlagentfernung und LDWS-Steckverbinder (B) abziehen.

14.	Steckverbinder (A) des automatischen ECM-Spiegels und Steckverbinder (B) des Regensensors abziehen.

15.	Steckverbinder (A) der Dachverkleidung und Befestigungsclips in der A-Säule lösen. [Fahrer] [Beifahrer]

16.	Die Dichtung an der Heckklappe vorsichtig entfernen.

17.	Steckverbinder (A) der Dachantenne und Schiebedach-Hauptsteckverbinder (B) abziehen.

18.

Die Dachverkleidung (A) durch die Heckklappe aus dem Fahrzeug ausbauen.

Darauf achten, die Dachverkleidung beim Abnehmen nicht zu beschädigen.

19.	Kosmetikleuchte einbauen. (Siehe Karosserieelektrik - "Kosmetikleuchte")

20.

Kabelstrang der Dachverkleidung (A) von der Dachverkleidung (B) abnehmen.

Darauf achten, den Kabelstrang (A) der Dachverkleidung beim Entfernen nicht zu beschädigen.

1)	Zum Anbringen des Kabelstrangs (A) an der Dachverkleidung (B) den Schmelzklebstoff mit der Pistole gleichmäßig auftragen.

2)	Geräuschdämpfer an der Dachverkleidung (B) anbringen.

21.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Kabelstecker wieder richtig anschließen.

•	Beschädigte Clips auswechseln.
